便攜式X射線機-S

便攜式X射線機

(俗稱50S液晶型)

一：名稱：         便攜式X射線機

二：規格型號：     ATF/X-50/75-S

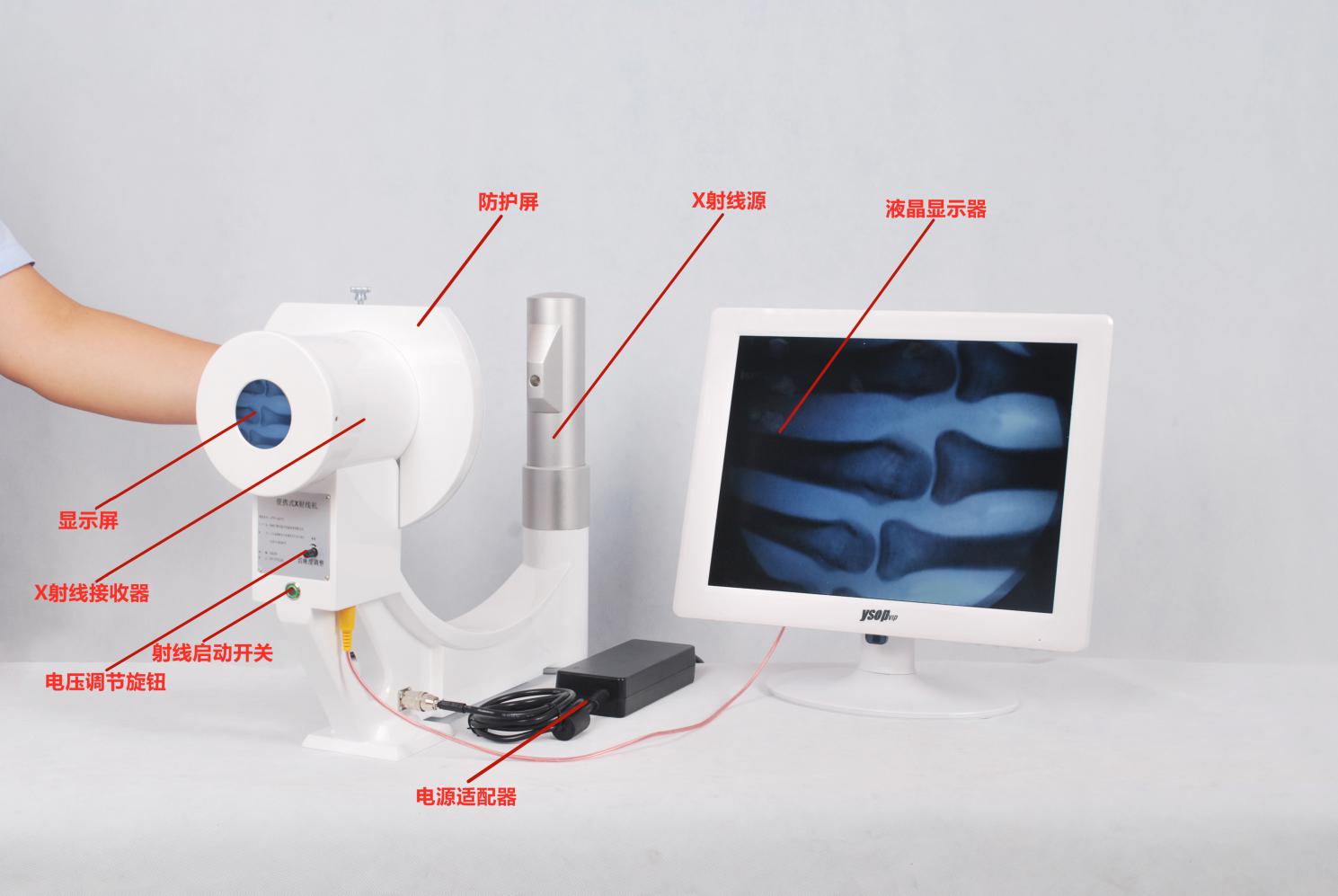

四：產品圖片：

五：整機簡介：

1：結構組成：

由X射線源、限束器、X射線接收器、機架、電源等組成。

2：工作原理：

由X射線源發出X射線，經過限束器透過被測物體后由X射線接收器內增感屏轉化成可見圖像，

采用CCD攝取可見圖像轉換成電信號在液晶屏幕上顯示出圖像，可在明亮室內外使用本機。

3：技術參數：

4:使用說明簡介：

A:  將電源適配器的220V側插頭插入220V電源插座內。

B：將電壓調節旋鈕逆時針調整到最小，按下射線啟動開關。

C:  將被測物體貼緊X射線接收器的液晶屏幕背側。

D：根據液晶屏幕幕上所顯示圖像的清晰程度調整電壓調節旋鈕和電流調節旋鈕即可。

E：觀察完后再次按下射線啟動開關即可關閉X射線源的輸出。

5：使用注意事項：

A：使用前請詳細檢查220V電源電壓是否正常。

B: 開啟射線啟動開關后，盡量減少使用時間，以免造成不必要的X射線輻射。

C: 在使用時電壓調旋鈕節盡量從最小值至最大值調節。

D: 整機在射線啟動開關開啟后，在沒有外力再次按下該開關后，X射線源會在約1分鐘時間內自動關閉，如需要再次開啟X射線源，請連續按壓兩次射線啟動開關即可再次工作。

E: 本機的X射線源內部設計有過溫度保護電路，如在使用時，前操作面板上“過溫”指示燈亮起，則X射線源會停止輸出，這不是故障，待X射線源溫度降低到適合范圍內會再次允許工作。

F：本機在使用若干時間后需要清洗機身表面時，請采用毛巾蘸洗滌溶液少許輕擦機身需要清潔之處，毛巾呈半干燥狀態，嚴禁采用任何有機溶劑，例如汽油，酒精等擦拭清潔，且主機部件各部接縫處嚴禁進入溶液。

6：使用示意圖：

7：拍攝效果圖

8：配置清單
