便攜式X射線機-4
產品分類：便攜式X光機
添加時間：2026/1/15 11:48:04
- 產品介紹
便攜式X射線機-4型產品介紹
(俗稱100液晶型)
一：名稱： 便攜式X射線機
二：規格型號： ATF/X-50/75
三：訂貨號： ATF/X-50/75-4

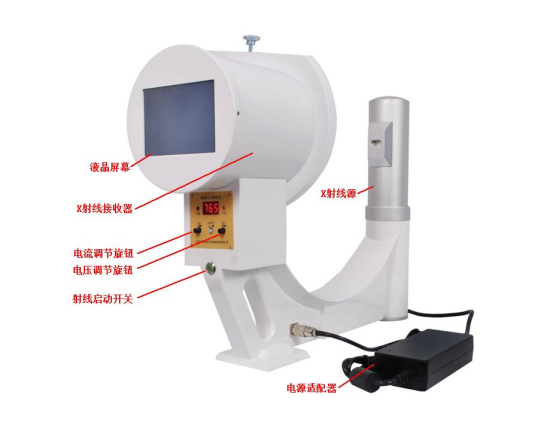

四：產品圖片：
五：整機簡介：
1：結構組成：
由X射線源、限束器、X射線接收器、機架、電源適配器組成。
2：工作原理：
由X射線源發出X射線，經過限束器透過被測物體后由X射線接收器內增感屏轉化成可見
光圖像，采用CCD攝取可見光圖像轉換成電信號在液晶屏幕上顯示出圖像，可在明亮室內
外使用本機。
3：技術參數：
|
有效視場 |
≤100×75 mm |
|
被測物厚度 |
≤300 mm |
|
X射線管工作電壓 |
45-90 kv 連續調節 |
|
穩壓精度 |
≤±10% |
|
X射線管工作電流 |
0.25-0.5 mA 連續調節 |
|
穩流精度 |
≤±20% |
|
焦點位置與基準軸偏差 |
±1 mm |
|
圖像分辨率 |
≤3 lp/mm |
|
主機工作頻率 |
20 Khz |
|
X射線泄露率 |
≤0.33 mGy/h |
|
主機尺寸 |
54×37×15 cm |
|
主機重量 |
≤5 Kg |
|
功耗 |
≤200 VA |
|
輸入電源 |
AC 220V±10% |
|
選配功能 |
內藏式24V/2Ah充電電池、5*7 inch拍片暗盒、USB采集卡連接PC機，高品質日本CCD、腳踏開關控制X射線源啟停、遙控開關控制X射線啟停，視頻輸出RCA及VGA功能，圖像定影/U盤存儲&遙控查看圖片，圖片凍結/TF卡存儲/按鍵查看、刪除圖片功能 |
4：簡易使用說明：
A: 將電源適配器的220V側插頭插入220V電源插座內。
B：將電壓調節旋鈕逆時針調整到最小，按下射線啟動開關。
C: 將被測物體貼緊X射線接收器的液晶屏幕背側。
D：根據液晶屏幕幕上所顯示圖像的清晰程度調整電壓調節旋鈕和電流調節旋鈕即可。
E：觀察完后再次按下射線啟動開關即可關閉X射線源的輸出。
5：使用注意事項：
A：使用前請詳細檢查220V電源電壓是否正常。
B: 開啟射線啟動開關后，盡量減少使用時間，以免造成不必要的X射線輻射。
C: 在使用時電壓調旋鈕節盡量從最小值至最大值調節。
D: 整機在射線啟動開關開啟后，在沒有外力再次按下該開關后，X射線源會在約1分鐘時間內自動關閉，如需要再次開啟X射線源，請連續按壓兩次射線啟動開關即可再次工作。
E: 本機的X射線源內部設計有過溫度保護電路，如在使用時，前操作面板上“過溫”指示燈亮起，則X射線源會停止輸出，這不是故障，待X射線源溫度降低到適合范圍內會再次允許工作。
F：本機在使用若干時間后需要清洗機身表面時，請采用毛巾蘸洗滌溶液少許輕擦機身需要清潔之處，毛巾呈半干燥狀態，嚴禁采用任何有機溶劑，例如汽油，酒精等擦拭清潔，且主機部件各部分接縫處嚴禁進入溶液。
G: 如有其它需要咨詢事宜，請致電我公司電話咨詢。
6：使用示意圖

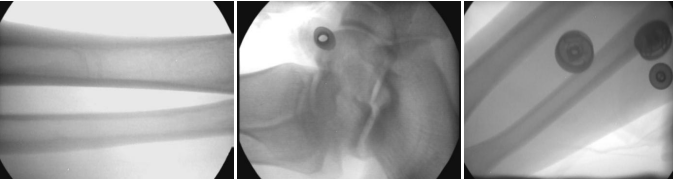

7：拍攝效果圖
8：配置清單
|
序號 |
品名 |
數量 |
注明 |
|
1 |
主機 |
1臺 |
|
|
2 |
鋁制包裝箱 |
1只 |
|
|
3 |
附加防護屏 |
1塊 |
|
|
4 |
電源適配器 |
1只 |
|
|
5 |
說明書（含合格證、保修卡） |
1份 |
|
|
6 |
選配件 |
××× |
由客戶依據下列《選配件功能列表1》 |
9.售后服務及保修
自本機銷售之日后，實行一年內免費保修（天災、人禍等不可抗拒因素導致的本機損壞及由此帶來的其他傷害，不在我公司免費保修和承擔范圍內），終生維護；亦可以依據客戶要求進行定制售后服務；實行2小時快速響應，24小時聯系電話：
10：重要特點總結：
& 主機凈重約4KG，所顯示圖像為100×75mm方形，顯示黑白、無噪點、清晰圖像，但圖像有1-3秒延遲，可在明亮室內外使用，選配件功能極多。醫用方面：主機穿透能力適合中等人體（90KG）以下四肢、頸椎及肋骨外側骨骼診斷使用，顱骨、脊椎、胸椎、腰椎無法****， X射線接收器件隨著使用年限增加，亮度及分辨率衰減不明顯。
